Description

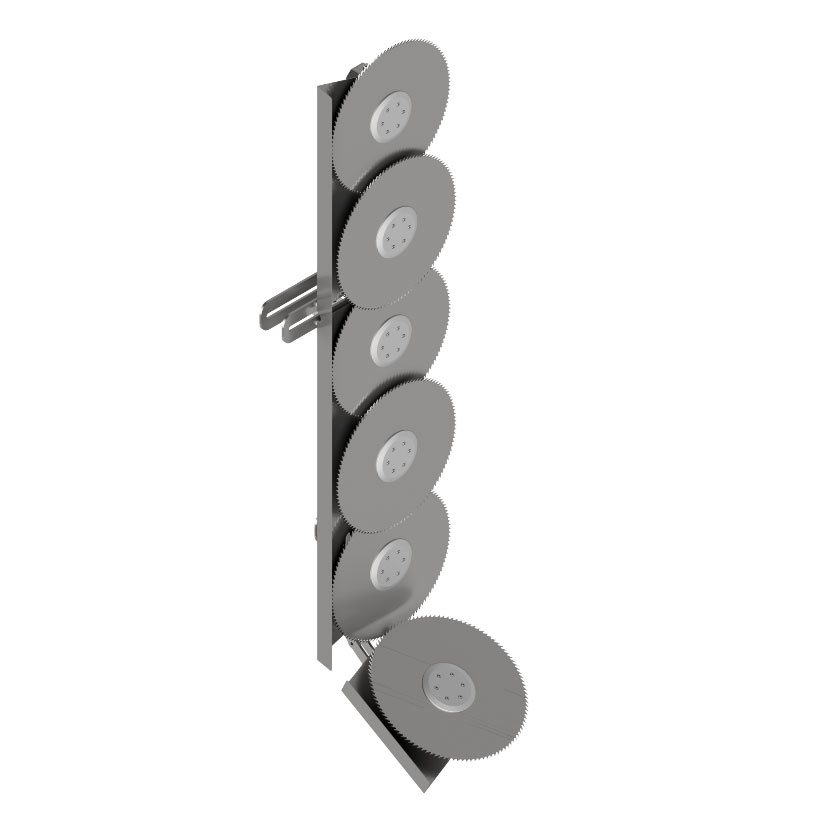

| Modèle | Poids (kg/lb) | Diamètre Disque (mm/ft) | N° disques | N° moteurs | Largueur barre (mm/ft) | Coupe (mm/ft) | Pression max (bars) | Capacité d’huile max (L/gal/min) | Trasmission |
| VD 5 + 1 | 266 kg
586.43 lb |
600 mm
1.96 ft |
6 | 2 | 3000 mm
9.84 ft |
100 mm (0.32 ft) – 150 mm (0.49 ft) | 150 | 60 l
15.85 gal |
Courroie |
Caractéristiques Techniques et Équipement Standard:
- Moteur Hydraulique;
- Disque Widia 600 mm, 42 dents;
- Plaque pour adaptation attache excavateur ou débrouissailleuse;
- Protections lames pour le transport.
Accessoires:
- Disque pour l’élagage du vert, capacité de coupe maximum 15 mm;
- Disque Widia 600 mm, 42 dents;
- Disque Widia 600 mm, 80 dents;
- Platine pour accrocher la barre avec axes;
- Vanne pour la régulation de la capacité d’huile, pression maximum, anti cavitation;
- Kit tuyaux 2000 mm, raccords hydrauliques pas compris.
Instructions pour un correct fonctionnement des barres à disques pour l’installation sur des bras articulés.
Barres à disques – Modèle avec un moteur hydraulique:
Pour le correct fonctionnement des barres à disques sur les bras articulés il faut respecter les règles suivantes:
- Le bras articulé doit soutenir le poids de la barre indiqué dans les brochures;
- La capacité d’huile de l’installation auxiliarie doit respecter ce qui est indiqué dans la brochure, par example “de 45 à 65 litres par minute”;
- IMPORTANT: l’installation auxiliarie doit être à effet simple;
- Les mini excavateurs ont un robinet où l’on peut sélectionner l’effet simple (symbole marteau);
- Pour connecter le moteur de la barre il faut avoir trois lignes de tuyaux: un premier tuyau pour l’éntrée de l’huile, un deuxième tuyau pour la sortie de l’huile et un troisième tuyau qui sert pour le drainage du moteur et doit avoir la décharge libre (pour faire cela il doit être connecté directement au réservoir d’huile ou l’on peut utiliser un raccord à T raccordé avec le tuyau de sortie de l’huile, situé près de l’attache du raccord rapide).
- N’utilisez pas les raccords rapides agricoles mais seulement les industriaux à face plane;
- L’on vous conseille avoir une installation de refroidissement de l’huile;
- Important: nos modèles de barres prévoient l’installation de série d’un troisième tuyau pour le drainage extérieur du moteur hydraulique, cette solution réduit le risque d’endommagement du joint d’huile du moteur, en assurant une durée plus longue;
- L’on ne vous conseille pas d’utiliser un moteur avec drainage intérieur;
- La pression d’exercice maximum est 150 bars.
Vannes utilisées pour le correct fonctionnement des barres à disques
Comme l’on ne connaît pas les différentes installations que nos clients possèdent l’on voudrait vous donner des informations sur les vannes que l’on utilise, pour pouvoir obtenir les meilleures prestations de nos barres:
- Vanne unidirectionnelle pour installations à double effet
Cette vanne doit être prévue quand l’on achète la barre si l’installation n’est pas à effet simple, centre ouvert ou si l’installation a une décharge libre. Elle évite la rupture du joint d’huile du moteur de la barre.
- Vanne régulatrice de la capacité d’huile
Cette vanne doit être prévue quand l’on achète la barre si la capacité de l’installation est supérieure à ce dont la barre a besoin (voir carctéristiques dans la brochure). Contrôlez le manuel du bras articulé pour connaître la capacité d’huile.
- Vanne anti-choc de pression maximum
Cette vanne doit être prévue quand l’on achète la barre si la pression de l’installation est supéreure à 200 bars. Important: comminiquez et contrôlez la pression indiquée sur le bras articulé.
