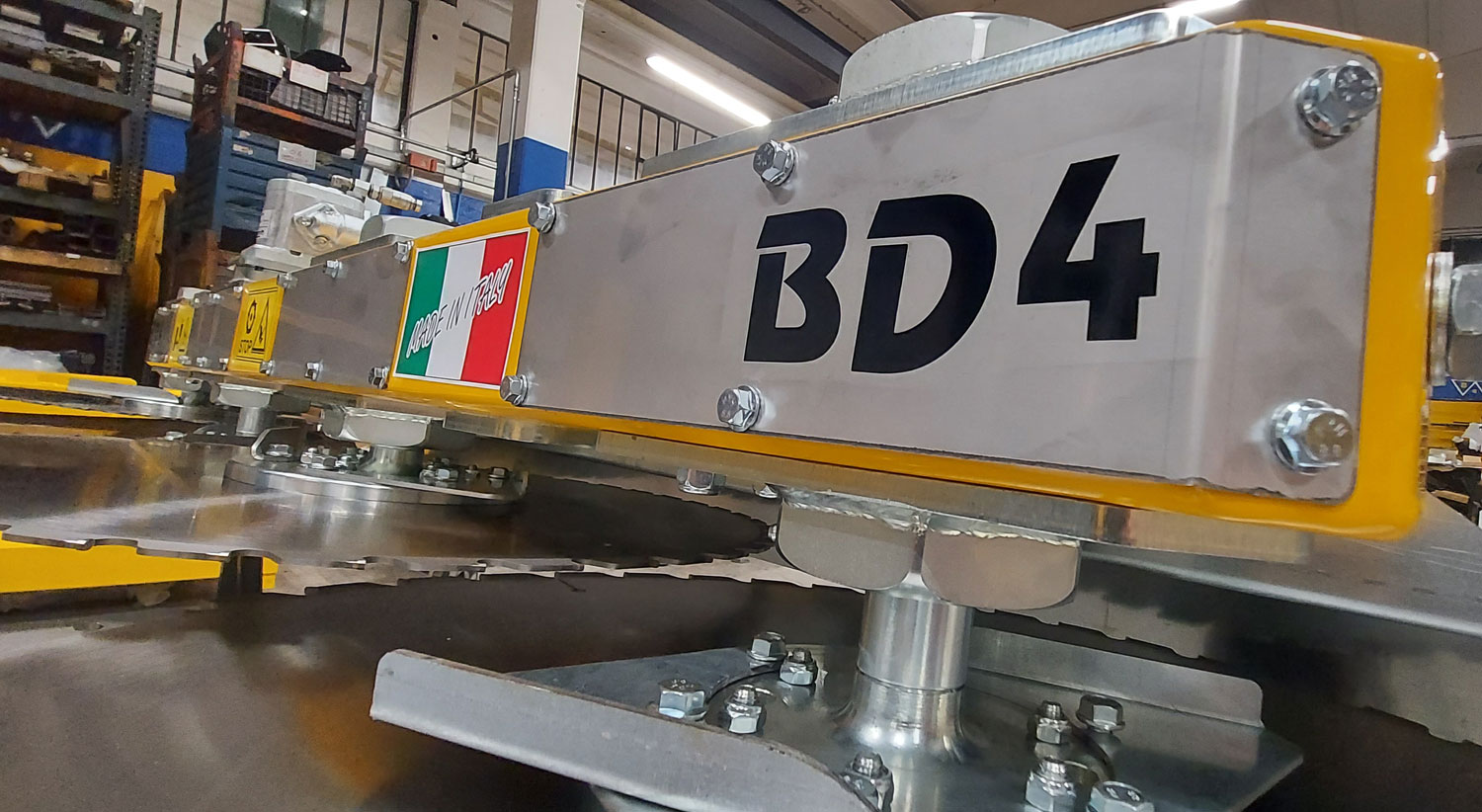

Descripción
| Modelo | Peso (kg/lb) | Diámetro Disco (mm/ft) | N° discos | N° motores | Anchura barra (mm/ft) | Corte (mm/ft) | Presión max (bar) | Capacidad máxima aceite (L/gal/min) | Trasmición |
| VD 4 | 190 kg
418.87 lb |
600 mm
1.96 ft |
4 | 1 | 2040 mm
6.69 ft |
100 mm (0.32 ft) – 150 mm (0.49 ft) | 150 | 60 l
15.85 gal |
Correa de transmisión |
Características Técnicas y Suministro de Serie:
- Motor Hidráulico;
- Disco Widia 600 mm, 42 dientes;
- Chapa para adaptación excavadora o desbrozadora;
- Protecciones discos para el transporte.
Accessorios:
- Disco para la poda del verde, capacidad máxima de corte 15 mm;
- Disco Widia 600 mm, 42 dientes;
- Disco Widia 600 mm, 80 dientes;
- Enganche silla a pernos;
- Válvula regulación de la capcidad de aceite, máxima presión, anti-cavitación;
- Kit tubos longitud 2000 mm (6.56 ft), enchufes rápidos no incluidos.
Instrucciones para un correcto funcionamiento de las barras de discos instaladas en brazos articulados.
Barras de discos – Modelo con un motor hidráulico
Para un correcto funcionamiento de las barras de discos instaladas en brazos articulados es obligatorio respetar las siguientes reglas:
- El brazo articulado debe sostener el peso de la barra indicado en su folleto;
- La capacidad de aceite de la instalación secundaria debe respetar lo que está indicado en el folleto, por ejemplo “desde 45 hasta 65 litros por minuto”;
- MUY IMPORTANTE: la instalación secundaria tiene que ser de simple efecto;
- Las mini excavadores tienen un grifo con el que es posible seleccionar el efecto simple (símbolo martillo);
- Para conectar el motor de la barra tenemos la necesidad de tener tres líneas de tubos: un primer tubo para la entrada de aceite, un segundo para la salida de aceite y un tercer tubo se utiliza para el drenaje del motor y tiene que estar libre al escape (para hacer eso teneís que conectarlo directamente al depósito de aceite o podeís utilizar una tubería en T empalmada con el tubo de escape del aceite cerca del enganche del enchufe rápido;
- No utilizar los enchufes rápidos de típo agrícola, solamente los industriales cara plana;
- Se aconseja tener un enfriador de aceite;
- Importante: nuestros modelos de barras tienen instalado un tercer tubo para el drenaje externo del motor hidráulico, esta solución reduce el riesgo de avería del sello de aceite del motor y garantiza una mayor duración en el tiempo;
- No se aconseja el uso de un motor con drenaje interno;
- La presión máxima de ejercicio es 200 bar.
Válvulas que teneís que utilizar para un uso correcto de las barras de discos:
Como no conocemos las varias instalaciones hidráulicas que tienen nuestros clientes queremos daros unas informaciones sobre la elección de las válvulas a utilizar para obtener las mejores prestaciones de nuestra barras de corte:
- Válvula unidireccional para instalaciones a doble efecto
Esta válvula tiene que ser contemplada durante la orden si la instalación no es de simple efecto, centro abierto o con descargue libre. Evita que se rompa el sello de aceite del motor de la barra.
- Válvula reguladora de capacidad de aceite
Esta válvula tiene que ser contemplada durante la orden si la capacidad de la instalación está superior a lo que la barra necesita (ver características en la brochure). Controlar el manual del brazo articulado para conocer la capacidad de aceite.
- Válvula antichoque de máxima presión
Esta válvula tiene que ser contemplada durante la orden si la presión de la instalación está superior a 200 bar. Importante: comunicar y controlar la presión indicada en el manual del brazo articulado.
